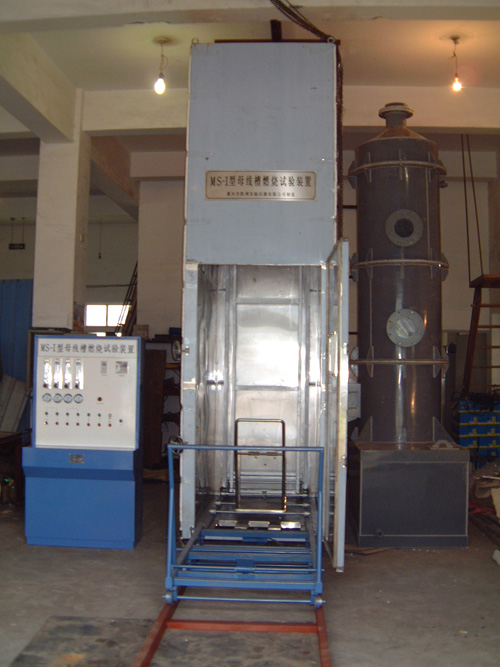

MS-I型母線槽燃 燒試驗裝

一、適用范圍：

MS－I型母線槽燃燒試驗裝置能滿足GB7251.2《低壓成套開關設備和控制設備、第二部分：對母線干線系統（母線槽）的特殊要求》標準中提出的關于防止火焰蔓延的驗證的試驗的要求，同時也能滿足GB/T18380.（31—36）—2008《電纜和光纜在火焰條件下燃燒試驗設置、垂直安裝的成束電線電纜火焰垂直蔓延試驗》標準的要求。為此乙方對原有的CS－I型電線電纜成束燃燒試驗裝置進行了改型設計，使之能同時滿足上述兩標準規訂的內容。

二、主要技術指標及內容

MS－I型母線槽燃燒試驗裝置。

2.1 母線槽燃燒部分

母線槽最大尺寸：3000×650×150㎜

母線槽最大重量：600㎏

用于裝夾母線槽夾具2件，上有滾輪，有裝載母線槽的小車1臺（長約3.5 m、寬0.7 m）。

裝置的技術指標符合GB/T18380.（31—36）—2008標準規定內容。

2.2 電纜燃燒部分

一個帶有自動提升梯架的成束燃燒試驗箱體、包括按扎試樣的兩個燃燒梯架（一個標準梯架、一個寬型梯架）。

兩個安裝在小車上的標準帶型噴燈（含文丘里混合器）。

一個具有兩路供氣系統，箱體溫度監測，燃燒時間控制，通風和除塵控制的控制柜。

一套能對燃燒氣體進行除塵及除酸的廢氣處理系統。

一套測定箱體內通風空氣流量的風速儀。
